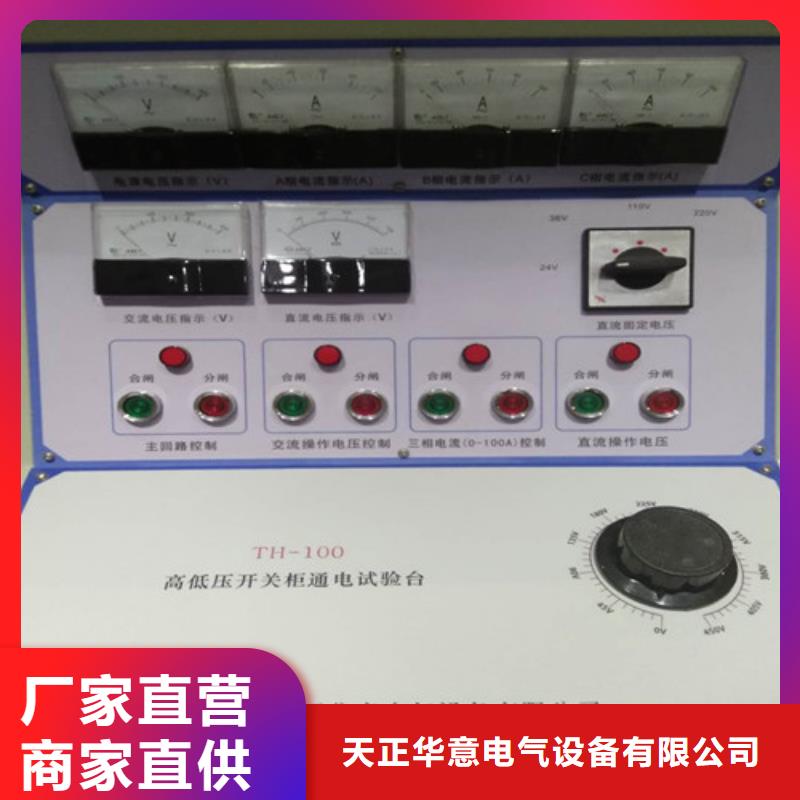

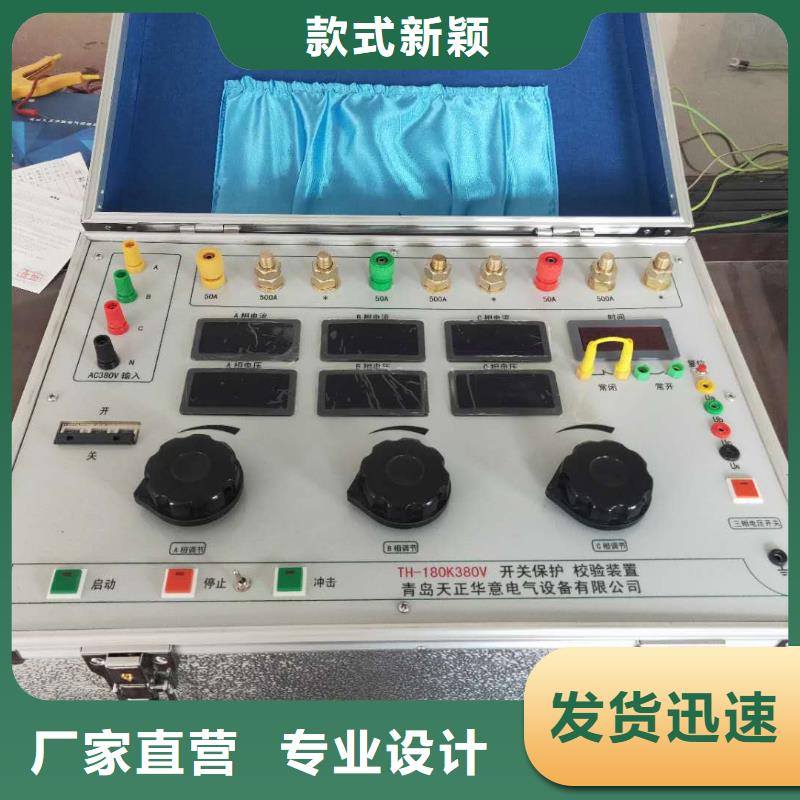

高低压开关柜通电试验台高低压开关柜通电试验台 (1000A)用户使用手册青岛天正华意电气设备用限公司目录一、概述主要技术参数使用方法 3四、注意事项 4一、概述高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本测试车就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。二、主要技术参数1、三相四线交流电压直接输出；2、三相交流0~450V（相间780V）电压可调输出；3、三相交流电压固定(380V)输出；

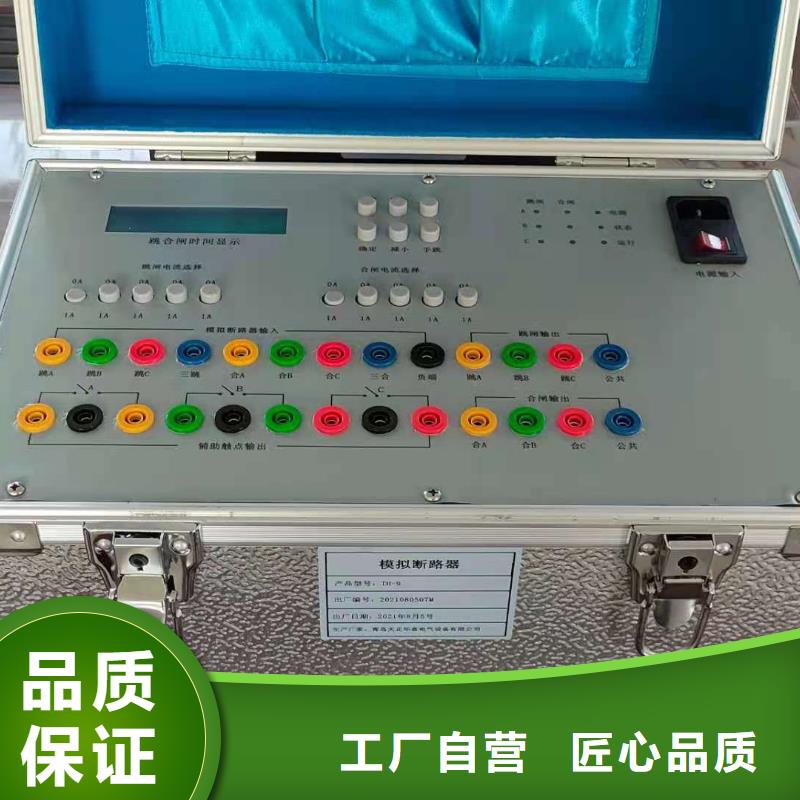

高低压开关柜通电试验台合闸和重合闸过程类似。 二．单路使用说明 1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。 （2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。 （3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。 （4）时间显示窗口：为液晶显示屏，显示跳合闸时间。 （5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。 （6）合闸电流选择开关：同跳闸电流按键。 （7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。 （8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。 （9）相关功能键： ①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。 手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。

高低压开关柜通电试验台漏电开关测试仪又称为 RCD（residual urrent protective device）检测仪，剩 余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护 器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护 器的漏电动作电流、漏电不动作电流以及漏电动作时间。国内外多年的运行经验 表明，漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择，关系到用 户的用电。因此对漏电开关测试仪的校准至关重要。TH-300 是专门为漏电开关测试仪提供校准的装置。利用该校准装置可 对漏电开关测试仪的主要测量功能进行校准，准确地评估漏电开关测试仪的 计量性能。TH-300 完全满足《JJF1283-2011 剩余电流动作保护器动作特性检测仪 校准规范》的计量要求。2 工作原理TH-300 漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定 的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用， 其原理框图如图 1 所示。图 1 校准装置原理框图2.1 剩余动作电流的校准原理剩余动作电流：制造厂对剩余电流动作保护装置规定的剩余动作电流，在该 电流值时，剩余电流保护装置应在规定的条件下动作。通过
