架空线路故障测试仪 三相线路两回线路间零序互感测试接线示意，如图（3）（图3）测试两条输电线路间的零序互感时，先将两条线路末端三相短路接地，线路Ⅰ首端三相引线并接在一起分别对应接入装置电流端子，然后再将线路Ⅱ首端三相引线并接在一起分别对应接入装置电压端子，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序互感测试，测试结果为双回线路间零序互感及三相线路的单相零序互感。8.5 三相两回线路间零序耦合测试接线示意，如图（4）（图4）测试两条输电线路间的零序耦合参数时，先将线路Ⅰ首端三相引线并接在一起分别对应接入装置零序耦合输出端子，线路Ⅱ首端三相引线并接在一起分别对应接入装置电流端子，通知对侧将两条线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序耦合测试。8.6 二相线路工频参数测试接线（略）二相线路测试接线与三相线路接线原理基本相同，本装置定义使用A相、C相对应接入被测线路的二相（对直流线路分别对应正极导线、负极导线）即可，操作按照显示屏幕菜单对应提示进行。9 测试装置操作面板（图5）说明： ① RS232通讯接口；② 热敏打印机；③ 电源故障类型显示灯（过压、过流、短路、过热）；④ 液晶显示屏； ⑤ U盘数据导出接口；⑥ 电源紧急停止输出按键；（0～9）数字设置键盘； ⑧ [《《《 ]显示屏幕对应的功能操作热键；10 测试装置接线面板(图6)说明：① 单相220V交流输入端；工作电源总开关；③ 双回线路零序耦合测试输出端子； ④ 外壳地端子； ⑤ 电压测量输入（UA、UB、UC）插孔； ⑥ 测试电源输出（A、B、C）插孔；⑦ 装置试验接地端子（Un电压参考点）； ⑧ 外部输入电流接线端子（装置检定时标准电源电流输入）；

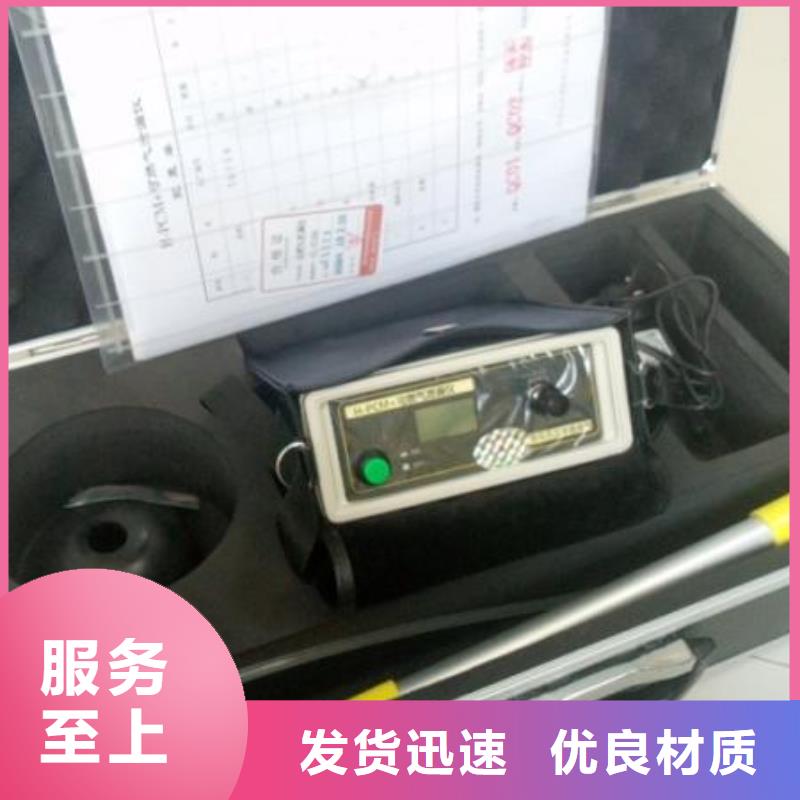

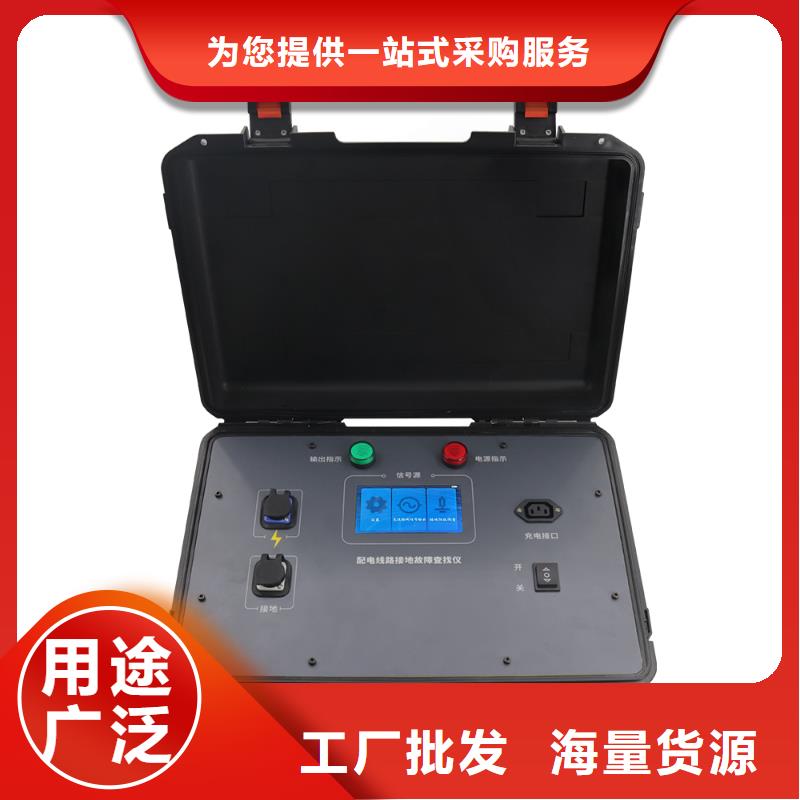

架空线路故障测试仪特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-40mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：150W测量范围：0-300kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池24V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 10kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-60.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±1％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：内置大容量锂电池，5V充电（可以手机充电宝） DC3.5圆头接口装置重量： 300g

架空线路故障测试仪 二相输电线路的正序阻抗、零序阻抗、正序电容、零序电容；h) 同杆并行二相输电线路回路之间零序互阻抗和零序耦合电容；现场实测时，根据测试对象及其测试项目，由主机内置的对应程序控制试验接线的变换(含：接地操作等)、隔离变压器的输出(频率、电压)、数据采样、计算分析的自动依次完成。机箱采用框架式结构，选用扣板式面板安装，将显示屏幕、打印机、键盘、供电指示灯、电源启动按钮、报警灯、USB数据接口等集中在正面。外部接线端子集中在机箱背面，凹入背板平面以下，在接线板引出了3个外部电流输入端子，方便仪器检定时接入标准源校准装置测试准确度。设备外形尺寸符合人体工程学原理，测试人员可直立操作仪器，机箱两侧面装有搬运把手，机箱底部嵌入在带有万向脚轮的平板小车上，以便运输和现场装卸、移动，整台测试装置重量依据型号规格控制在60～85kg以内。2 线路工频参数测试依据2.1 中华人民共和国标准《GB50150－2006　电气装置安装工程电气设备交接试验标准》第25.0.1.2 条：架空电力线路的试验项目应包括：测量35kV以上线路的工频参数。2.2 中华人民共和国电力行业标准《DL/T 782 －2001 110kV及以上送变电工程启动及竣工验收规程》第5条：工程带电启动应具备的条件中第5.3.6要求：送电线路带电前的试验（线路绝缘电阻测定、相位核对、线路参数和高频特性测定）已完成。
