瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。6.1.1.6.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。图（1）6.1.1.7.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。6.1.1.8. 首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。 出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。

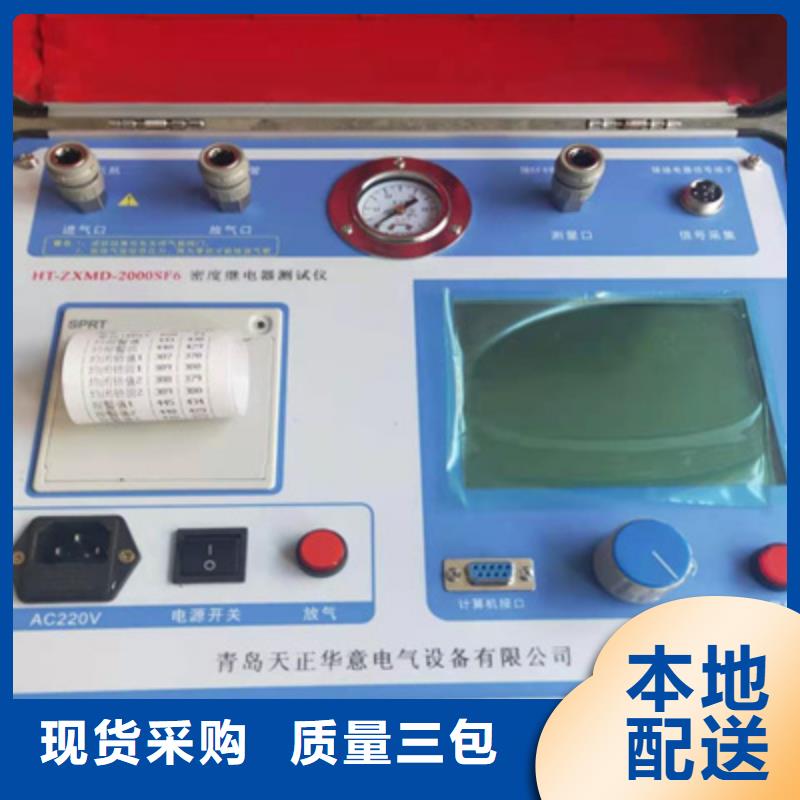

瓦斯继电器校验仪智能型密度继电器校验仪功能特点：1)密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。2)配置了大屏幕中文液晶屏和旋转鼠标（一键飞梭）人机接口，操作简单、界面美观，所有参数及状态一目了然。3)自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。4)所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。5)汉字报表式打印测试结果，并对试验结果进行智能分析。6)能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。7)校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。8)配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。9)校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染。10) 具有在线修改系统时钟的功能。11) 具有在线修改系统压力功能，可以现场修正。12) 核心元器件采用进口元件，性能可靠。13) 能同时测试一组报警信号、二组闭锁信号。

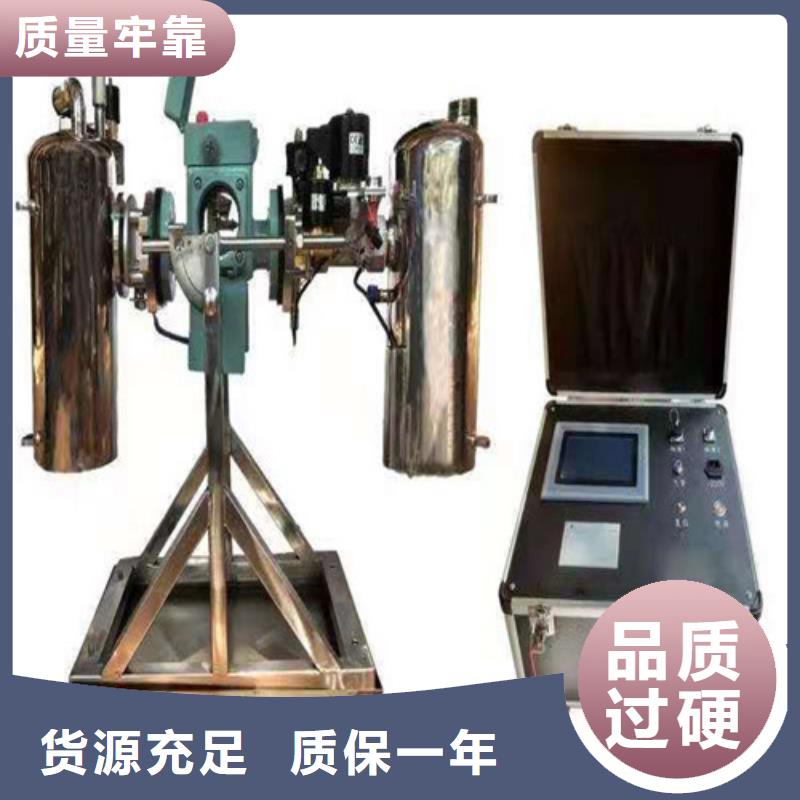

瓦斯继电器校验仪先进的智能化设计，使得产品自动化程度更高，与市场上同类型产品相比较，TH-206系列产品的整机集成化程度更高、采样结果真实可靠、方便用户携带使用。液晶显示屏的操作提示功能，使用户使用更加简单、明了。2、TH-206系列产品结构适应电力设备的不断发展、更新，本检验装置形成系列化产品，以满足不同用户对国内外多种瓦斯继电器测试校验。TH-206型瓦斯继电器检验装置：出厂时预置了QJ-（25、50、80）型瓦斯继电器、YSF-（25、50、80、130）型压力释放阀检测参数。本产品由微机测控箱、瓦斯继电器检测台、压力释放阀三部分组合而成。实物图直观的给出了产品的外观形状。TH-206型瓦斯继电器校验仪参考图以实物为准3、仪器主要技术参数3.1 瓦斯继电器：a)流速检测：0.5～1.6m/s,小分辨率0.01m/s精度1.0级；b)容积检测: 0～400ml，小分辨率1ml，误差≤5ml；c)密封试验：0～150Kpa，小分辨率0.1Kpa，精度1.0级,时间0～120min可选。3.2压力释放阀：a)开启压力检测：0～150Kpa，小分辨率0.1Kpa，精度1.0级；b)关闭压力检测：0～150Kpa，小分辨率0.1Kpa，精度1.0级；3.3 试验介质:瓦斯继电器试验介质25＃变压器油。
