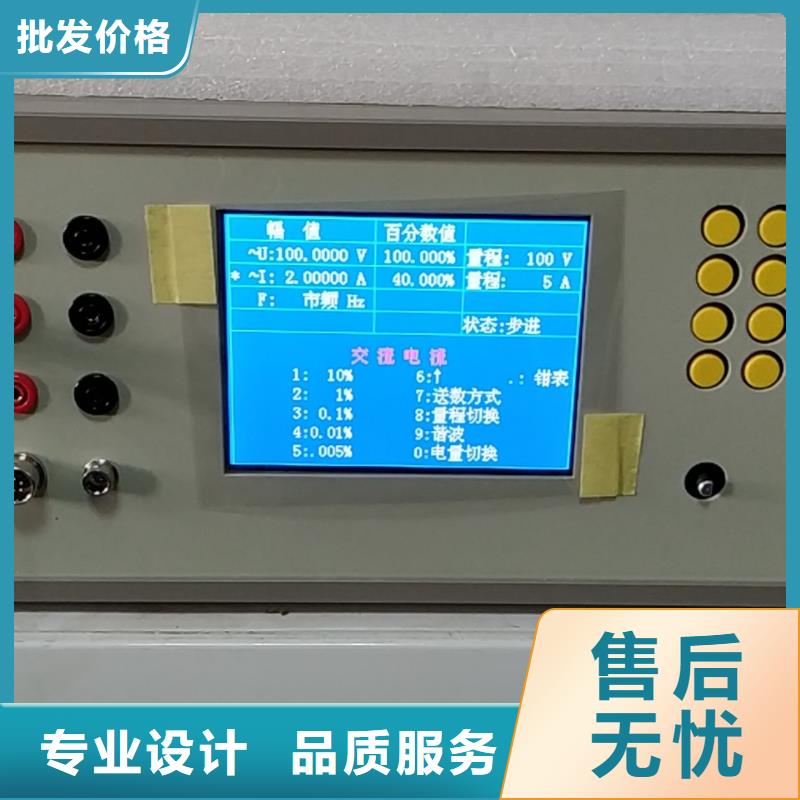

三相标准功率源 稳定度测量在图6界面中按“2”键进入图8界面，可测量所有电量（交直流电压、电流、功率）的稳定度。设定好采样次数和采样时间，按“OK”键可测量所选电量的稳定度。“倒计次”框中实时倒计当前采样次数，次数至零时表内发出一声蜂鸣提示，显示测得的稳定度值；再继续计数开始下一次的测量，“倒计次”次数至零时刷新显示稳定度值，如此循环测量。若在过程中改变采样次数或采样时间，则立即按新设定值测量。只有按“SEL”键改变被测量或按“返回”键时才退出测量状态。 默认时各参数设置如下：“采样次数”为20（1～120）；“采样时间”为5s（1～25s）；“算法”为PKPK（峰峰值）。按“SEL”键循环选择被测电量，依次为：“交流电压”、“交流电流”、“功率”、“直流电压”、“直流电流”。测量状态为交流电压、交流电流时每按一次“OK”键测量一次三相被测量的幅值对称度。测量状态为直流时包含“直流”和“变送器”，可按“?”键切换；“标准值”栏下显示出当前状态是“直流”还是“变送器”；此时注意接入不同的接线端。注意“直流”和“变送器”的区别：在背板分不同的输入端输入。“直流”为50V以上或0.1A以上；“变送器”输入为24V或24mA。

三相标准功率源上位机软件操作6．1注意事项：＊ 电脑配制要求：在Win98或更高版本操作平台上运行本程序；须装有 程序，需有一个USB接口。＊ 在执行“通讯连接”前，需先将USB通讯线连接好、串口设置正确、装置处在“数据传输”状态下，才可以进行“通讯连接”，否则无法正常通讯。电压档位 远 控 中图21（硬件通讯界面）6．2 主界面运行上位机程序，进入上位机程序主界面。此时处在未对装置执行通讯的状态，只能进行各种信息更改、查询和打印记录操作，不能对装置的数据进行上传操作。只有进行“系统联机”操作并通讯正常后（见图 “硬件通讯界面”），才可以进行上位机程序的所有操作。图22（主界面）在主界面中可利用中文下拉菜单或快捷图标进入各界面进行具体操作。中文下拉菜单：在主界面中，将鼠标单击“系统设置”、“通讯连接”、“数据采集”、“数据管理”按钮即进入相应的界面。快捷图标提示：在主界面中，将鼠标停留在快捷图标上会有中文提示。若没有提示时，用鼠标在主界面空白处单击一下，再将鼠标停留在快捷图标上，将会有中文提示。6．3 系统设置“系统设置”包括“串口设置”、“其他设置”设置窗口。6．3．1 “串口设置”在“串口设置”窗口可对与装置连接的USB通讯线占用电脑的串口号进行设置。其中：1、USB通讯线的一端接装置的USB通讯接口，另一端接电脑任意的USB接口。2、使用CP210x 型USB通讯线进行电脑与装置联机通讯的操作说明2、1 安装CP210x 型USB通讯线驱动程序若电脑系统是 时，请双击“CP210x(WIN95 WIN98 WIN2000 WINXP 系统驱动程序)”文件夹→双击“ 进行CP210x 型USB通讯线驱动程序安装。然后将USB通讯线的一端接装置后板的USB通讯接口，另一端接电脑任意的USB接口，开启装置电源，电脑新硬件自动安装完毕后，其所占用电脑的“COM”号会在电脑“设备管理器”中的“端口”内显示（XP系统查看方式：用鼠标右键点击“我的电脑”→鼠标左键点击“属性”→“硬件”→“设备管理器”→“端口”）。
