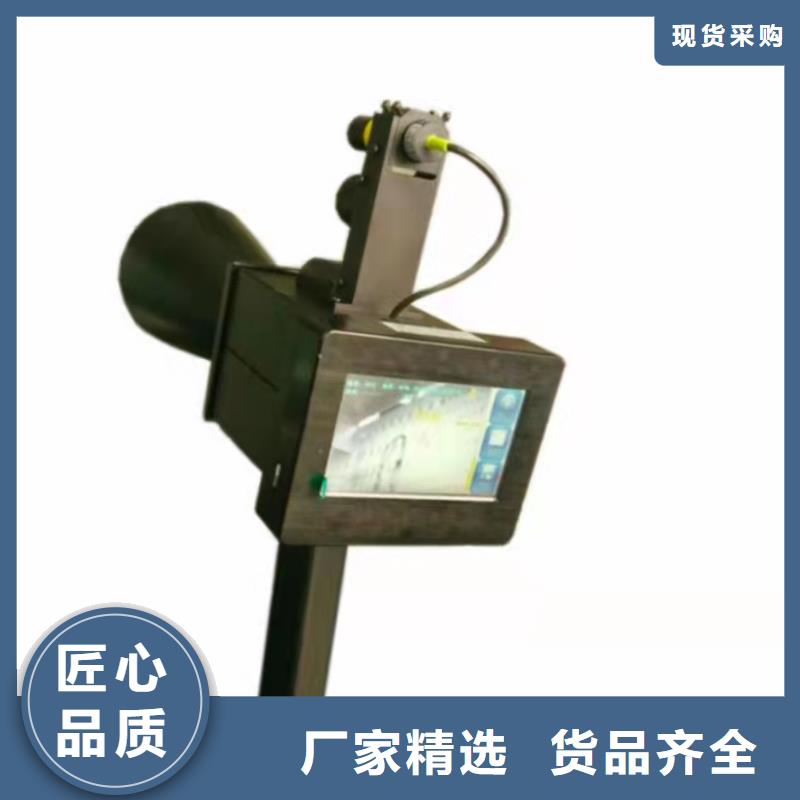

手持式超声波局部放电检测仪,品系齐全,【天正华意电气设备(拉萨市分公司)tianzh3611-50】资源丰富,量大从优,专业团队,提供详细的产品价格、图片和参数,让您了解我们的产品。联系人:杨经理-【18762195566】,地址:平度市平安路2号。

手持式超声波局部放电检测仪主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 接触式超声传感器此传感器主要用在对GIS设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接接触式超声波传感器BNC输出端（如图5.2所示）。图5.25.3 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2、CH3或CH4，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.4 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。5.4图5.5 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1、CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端（如图5.5所示）。图5.5六、软件操作说明6.1 主面板显示区域介绍主面板主要包括：实时波形显示区域、实时放电量显示区域、放电次数、红绿灯、工具栏组成。工具栏主要由设置、校准、统计下限、量程、功能几部分组成。图6.16.1.1 建立试验在主界面工具栏点击“试验”按钮（如图6.2所示），弹出“实验列表”窗口，在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击按钮。或者也可以从试验列表里选择已经建立的试验项目（如图6.3所示）。填写或选择完成后点击确定即可。

手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。

手持式超声波局部放电检测仪技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道： 2/4个独立测量通道，每个通道支持光、电双采样速率： 每通道125MHz本量程非线性误差：≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率65dbm3.5.2 超声传感器 检测频带20kHz～180kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 暂态地电压信号信号传输方式 50Ω同轴电缆TEV测量频带 10MHz-100MHz
