想要一睹便携式录波仪产品的真容吗?快来观看我们的视频吧!我们将带您走进一个全新的世界,感受产品的魅力与品质。

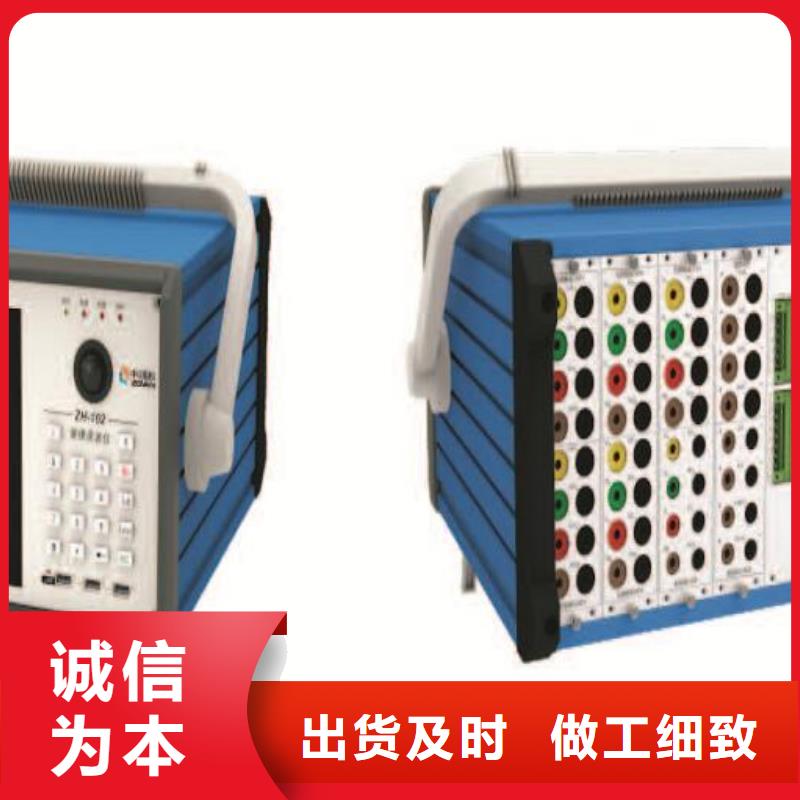

以下是:便携式录波仪的图文介绍
录波仪毫伏量通道只能接入分流器输出的毫伏电压信号(0-75mV),如果接线错误,可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号:1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如,在轴上刷一条反光漆,使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1:1处,并通过调节偏置旋钮,使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察,也可以将其并联至录波仪的DC±300V,用”实时波形”功能观察。例如,观察到脉冲信号Vpp为1-5V,则应将偏置旋钮调至2-3V位置,使得脉冲信号产生有效的过零点。2.1:60信号这种信号来自60齿的齿 ,发电机转子每旋转一周发出60个信号。对应的,使用的一般是铁磁类型的传感器,发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同,这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1:1处,并在参量配置中设置极对数,详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形,不是转速传感器发生的信号,而是经过录波仪处理后得到的锯齿波。如果转速信号正常,且配置正确,应生成稳定的锯齿波,并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V,且有稳定的过零点,即可正常测量。
天正华意电气设备(东莞市分公司)以 工频交流耐压试验装置产品质量为基石谋求发展,以诚信为根本谋求利益,把 工频交流耐压试验装置产品质量、诚信务实、合作共赢视为公司的命脉,公司秉承让客户放心,让用户安心的理念,得到了广大用户的一致认同与好评,我们坚信在您们的支持与帮助下,我们将会越来越好,为广大用户提供更加优质的 工频交流耐压试验装置产品,贴心的服务。
录波仪转子上的测速齿 的齿数与机组的极对数相同,这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1:1处,并在参量配置中设置极对数,详见5.7.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用的“实时波形”观察到的转速通道的波形,不是转速传感器发生的信号,而是经过处理后得到的锯齿波。如果转速信号正常,且配置正确,应生成稳定的锯齿波,并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V,且有稳定的过零点,即可正常测量。五、在线分析软件 5.1简述主要功能:在线分析软件是运行人员正常监测和故障、稳态分析的有力工具,远程机软件运行于Qt平台,通过网络接口连接。其主要功能包括:1)在线监测:显示模拟量有效值、开关量状态、实时波形、矢量图、谐波分析。2)故障录波:实现手动启动、故障设置、实时记录,历史记录的功能。3)电气试验:包含多项电气试验功能,可完成发电机总启动电气试验,例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类、波形类试验功能用途广泛,可满足多种动态过程记录要求。4)长时记录:启动长时记录及长时记录列表的设置和查询功能。5)参数设置:提供参量设置、采样频率、试验地点、功角初始角、通道修正及通道数的录入及保存功能。
